| 商品規格 | 商品SKU | 銷售狀態 | |
|---|---|---|---|
| BVS240XDPDR（240W, 10A） | 正常供貨 | ||
| BVS480XDPDR（480W, 20A） | 正常供貨 | ||

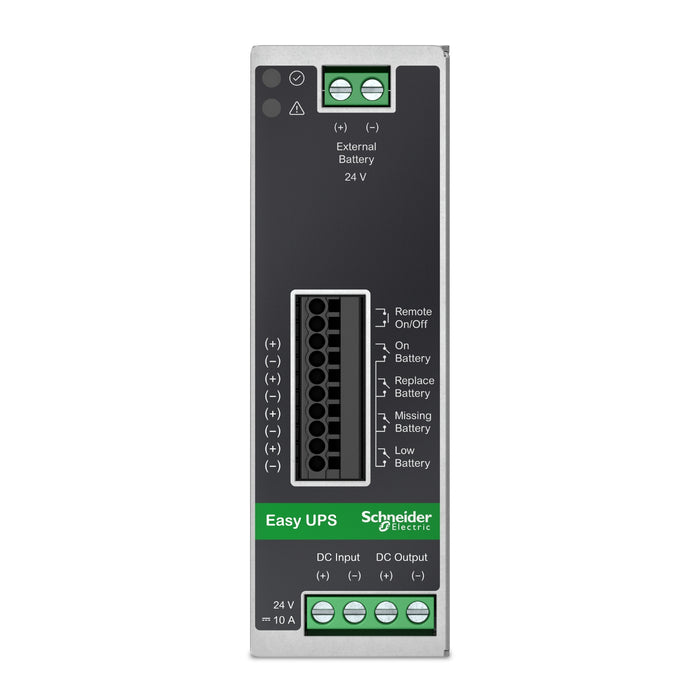

施耐德電機新型的24V DC DIN Rail UPS在電力中斷期間提供可靠的電源保護和電池備份，有直流輸入/輸出端子以支援PLC和HMI，同時提供最多3個額外電池組的擴展電池組支持，延長停電期間的運行時間 。
Easy UPS帶有繼電器接點端子，可以遠端管理連接的設備以及監控UPS。
Easy UPS BVS-PDR 系列主要特色：
1. 可靠的電源保護，適用於PLC、HMI和工業PC。
2. 連續性：微中斷和停電的解決方案
Easy UPS 控制模組 DC-DC
對電力中斷敏感的工業應用而言，Easy UPS 控制模組 DC-DC 提供的解決方案包括：
這些解決方案在線路電源中斷後提供電壓，從而儲存當前值或 24 Vdc 執行器的回退。
下表顯示了根據設備組合和所需電流可能的保持時間 。
|
|
BVS240XDPDR |
BVS480XDPDR |
|
輸出 |
||
|
額定容量 |
240 W |
480 W |
|
額定輸出電壓 |
24 VDC |
|
|
輸出電流 |
10 A |
20 A |
|
輸出連接 |
連接端子 Dinkle ESK635V-04P |
|
|
過標/短路保護 |
是 |
|
|
效率 |
≧95% |
|
|
輸入 |
||
|
額定輸入電壓 |
24 VDC |
|
|
輸入電壓範圍 |
21.6~28.6 VDC |
|
|
額定輸入電流 |
10 A |
20 A |
|
輸入連接 |
連接端子 Dinkle ESK635V-04P |
|
|
電池備援時間 |
||
|
外接電池組 SKU |
XB005XPDR |
|
|
電池類型 |
密封免維護閥控鉛酸蓄電池 |
|
|
1組電池的運行時間(滿載/半載) |
10/20分鐘 |
3/10分鐘 |
|
電池組數 |
4 |
|
|
充電時間(恢復高達90%的容量) |
＜8小時 |
|
|
充電電流 |
0.75 A |
|
|
電池容量 |
2×12 V, 4.5Ah |
|
|
過流/短路保護 |
是 |
|
|
通訊管理 |
||
|
顯示 |
LED |
|
|
繼電器接點端子連接 |
是(30 VDC 和 1 A) |
|
|
聲音警報 |
否 |
|
|
遠端開/關 |
是 |
|
|
外觀 |
||
|
安裝類型 |
DIN rail |
|
|
尺寸H×W×D(mm)(電源模組) |
119×40×129 |
|
|
淨重(功率模組) |
0.5公斤 |
|
|
尺寸H×W×D(mm)(電池組) |
119×192.4×129 |
|
|
淨重(電池組) |
4.8公斤 |
|
|
環境 |
||
|
操作環境 |
-15~50 ℃ |
|
|
操作相對溼度 |
0~95%非冷凝 |
|
|
操作海拔 |
0~3000公尺 |
|
|
距設備表面1公尺處之噪音 |
＜40 dB |
|
|
認證 |
||
|
安全 |
IEC/EN/BS/UL 62368-1, CSA-C22.2 No. 62368-1, IEC/EN 60950-1, UL 508, CSA C22.2 NO.14, IEC/EN 61010-1 |
|
|
EMC/EMI/RFI |
EN 55032, EN55035, EN IEC 61000-6-2, EN IEC 61000-6-4, EN IEC 61204-3, FCC 47 CFR Part 15, Subpart B & ICES-003 Issue 7 |
|
|
標記 |
CE, UKCA, cTUVus |
|
|
符合 |
||
|
RoHS, REACH 和WEEE |
是 |
|
|
標準保固 |
UPS 2年,電池 1年 |
|
Easy UPS BVS-PDR 備援時間：
註：
