OHM歐姆電機OA-WH分離型耐油耐候防水電纜固定頭

• 分離式設計的接頭和鎖緊蓋
• 將電纜與連接器連接後，可防水防塵
• IP67防水防塵等級
• RoHS2認證
• 用於帶連接器（D-sub、佳能插頭、USB、3P插座等）的電纜固定及防水。

//規格：

－耐油型（橡膠襯套：黑）

- 耐候型（橡膠襯套：藍）

* W36型耐候型橡膠襯套為黑色


關於①，適用線徑因橡膠襯套的組合而異。

可選配件：橡膠襯套

//操作程序：

1. 將連接器穿過安裝孔
2. 將接頭A和B安裝在一起
3. 壓緊直到聽到咔嗒聲
4. 將鎖緊蓋A和B沿電線組合在一起
5. 將鎖緊螺母穿過電線並固定接頭
6. 擰緊鎖緊蓋以固定電線

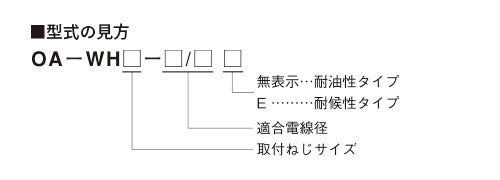

OA-WH16-06/10E + GH16-04/06BE

OA-WH22-06/13E

OA-WH36-06/13E

鎖緊蓋拆卸方法：
沿箭頭方向滑動鎖緊蓋A和B

接頭拆卸方法：
將一字螺絲刀等插入接頭六角部分的凹槽中，然後將其扭動以便於拆卸。

!! 接頭的反覆裝卸可能會因配合部分的劣化而導致防水性能下降。
!! 每個孔使用一根電線。
!! 擰緊扭矩和電線保持力因電線塗層的材料和硬度而異。
!! 如果電線的外徑隨時間變化，則保持力和防水性能會下降。
!! 如果線徑與適用線徑不同或線材不是圓形（扁平、平行線等），則無法確保性能。
!! 為正確控制鎖緊螺母和鎖緊蓋的擰緊量，請在用扳手等固定螺紋接頭的同時擰緊鎖緊蓋。
