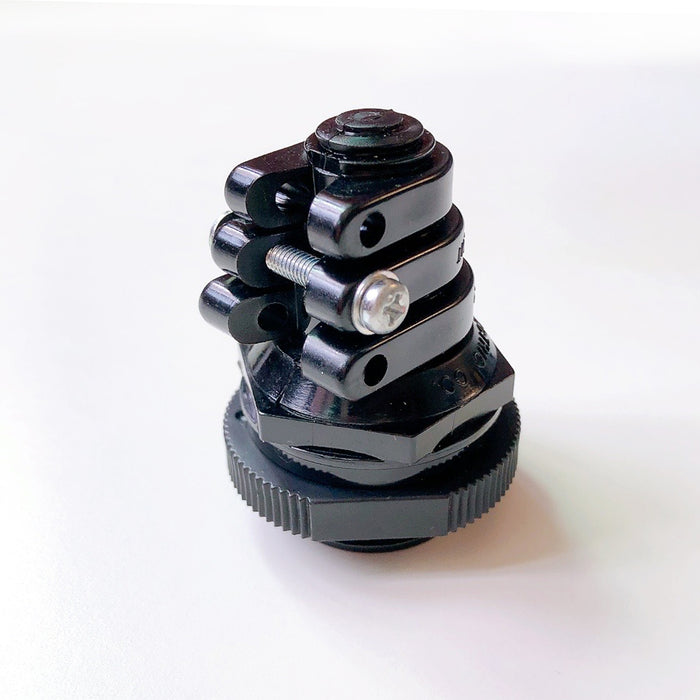

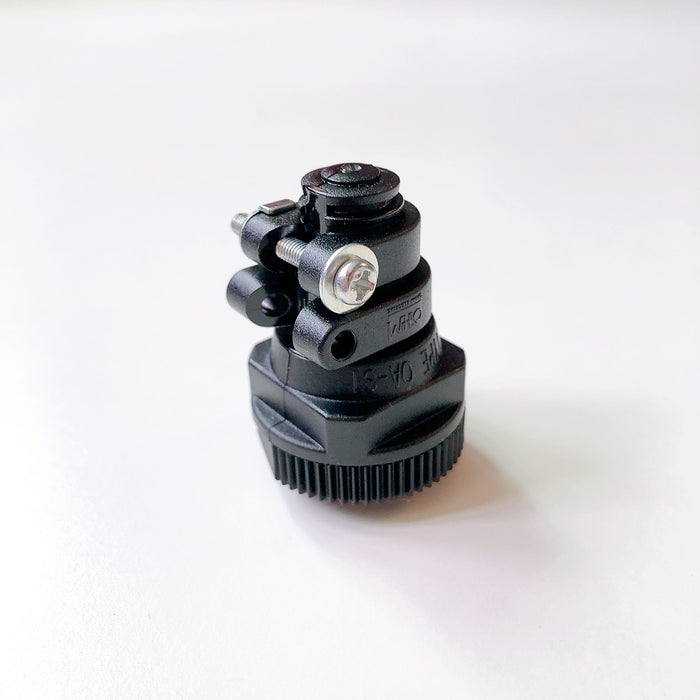

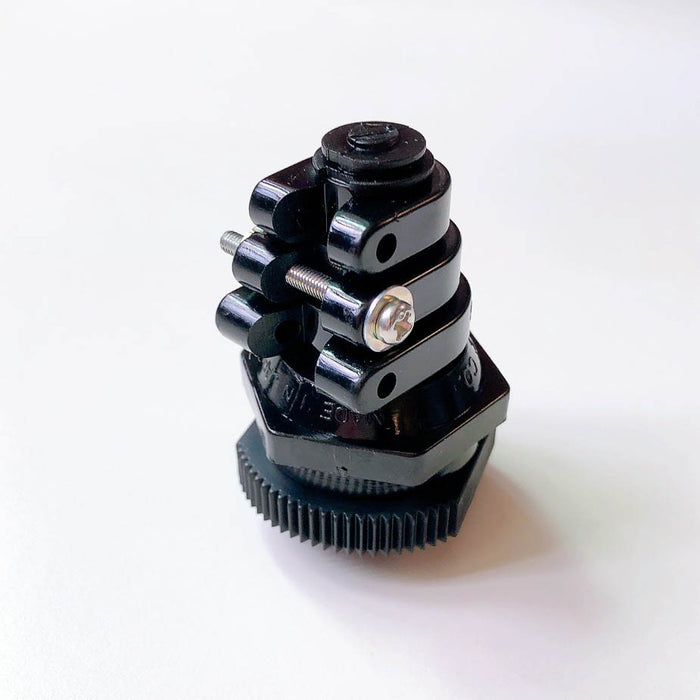

OHM歐姆電機OA-1通用型電纜固定頭

OHM歐姆電機OA-1通用型電纜固定頭

OHM 歐姆電機
節省$15 節省$10
$80
$70 - $145
$80
$70
$60 - $130
$70
商品規格 商品SKU 商品金額 銷售狀態
OA-05 (線徑3.5~8) $70 正常供貨
OA-1 (線徑4~12) $80 正常供貨
OA-15 (線徑6~16)
OA-15 (線徑6~16)
OA-15 (線徑6~16) 		$110 正常供貨
OA-2 (線徑9~19)
OA-2 (線徑9~19)
OA-2 (線徑9~19) 		$130 正常供貨
OA-S1 (線徑6~12)
OA-S1 (線徑6~12)
OA-S1 (線徑6~12) 		$60 正常供貨
  • 1962年發布的暢銷產品，適合各種線徑。
  • 可應用於各種電氣佈線設備（控制面板、繼電器盒、限位開關、發動機等）的導線引入部分。
  • RoHS2認證。

規格：

型號

適用電線徑(mm)

安裝孔徑(mm)

適合板厚

使用溫度

第一段

第二段

第三段

第四段

OA-05

Ø3.5～4.5

Ø4～6

Ø6～8

--

Ø17

3mm以下

-25~+70℃

OA-1

Ø4～5.5

Ø5.5～8

Ø8～10

Ø10～12

Ø21

4mm以下

OA-15

Ø6～7

Ø7～11

Ø11～14

Ø14～16

Ø28

6mm以下

OA-2

Ø9～11

Ø11～14

Ø14～17

Ø17～19

Ø33.5

7.5mm以下

OA-S1 ※1

Ø6～8

Ø8～10

Ø10～12

--

Ø21

4mm以下

※1 低成本樣式

操作程序：


1. 根據要使用的線材剪斷CAPCON
2. 將緊固螺釘設置在尖端位置
3. 安裝CAPCON並將電線穿過
4. 擰緊緊固螺釘以固定電線

!!每個孔使用一根電線。
!!擰緊扭矩和電線保持力因電線塗層的材料和硬度而異。
!!如果線材的外徑隨時間變化，則保持力會降低。
